회선 구성
회선 교환 방식
•
정보 전송 시작할 때 물리적인 연결을 확립하고 전송이 종료될 때까지 연결 유지
•
노드와 노드 간에 물리적으로 전용 통신로를 설정하여 데이터를 교환
•
회선 교환 데이터망 (CSDN, Circuit Switched Data Network)라고도 함
•
특징
◦
전송 중 항상 동일한 경로를 경유하여 데이터가 전송
◦
점대점 방식의 전송 구조
◦
상대적으로 긴 접속 시간 필요, 그러나 전송 지연은 거의 없음
◦
속도나 코드의 변환이 불가능함
◦
회선 교환 방식
1.
공간분할 회선 방식 (Space Division Switch)
•
기존에 사용하던 기계식, 전자식 교환기와 통신회선을 그대로 이용
•
연결될 때까지 접속하는 시간이 길고, 고속 데이터 통신이 어려움
2.

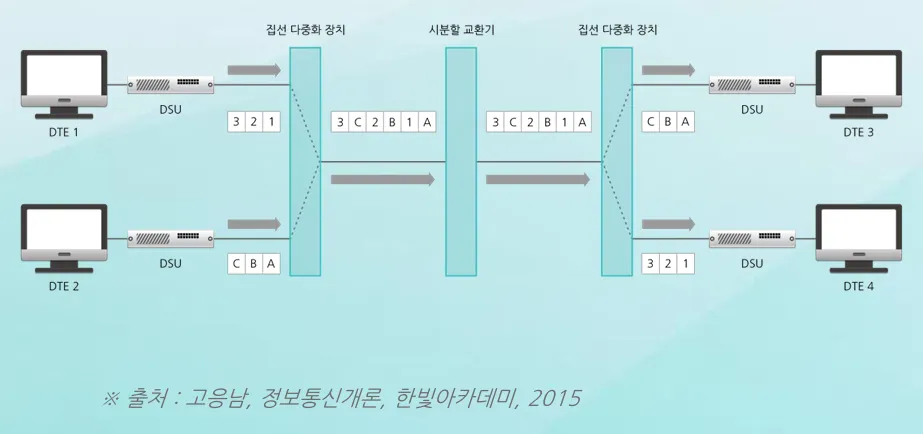

시분할 회선 방식
•
다중 변환 장치인 스위치나 통신로를 시간으로 분할해 공동으로 사용하는 방식
•
DCE에서는 송신 측 DTE에서 발생한 속도가 서로 다른 데이터를 디지털 신호로 변환
패킷교환 방식
•
축적 교환 (Store and Forward Switching) 방식
◦
송신 노드와 수신 노드 사이에 있는 중계 노드에서 수신한 데이터를 일단 메모리에 저장한 후 다음 노드를 선택하여 송신하는 방식
◦
실시간 전송 불가능
◦

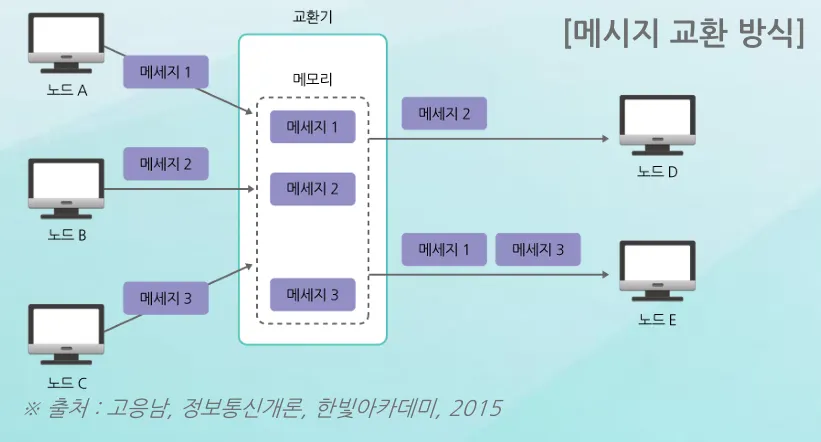

메시지 교환의 원리
1.
송신 노드에서 교환기로 데이터를 보내어 교환기의 메모리에 저장
2.
수신 노드에서 데이터를 요구함
3.
교환기에 저장된 데이터를 수신 노드로 전송
◦
특징
▪
전송하는 도중 오류가 발생해도 메모리에 저장된 사본을 재전송 가능
▪
전송량이 많은 경우 한 개의 메시지를 여러 목적지로 전송할 수 있음
▪
메시지 길이가 가변적이라 교환기 기억 장치의 사용 효율, 전송 지연, 통신회선의 이용률 부분이 효율적이지 않음
•

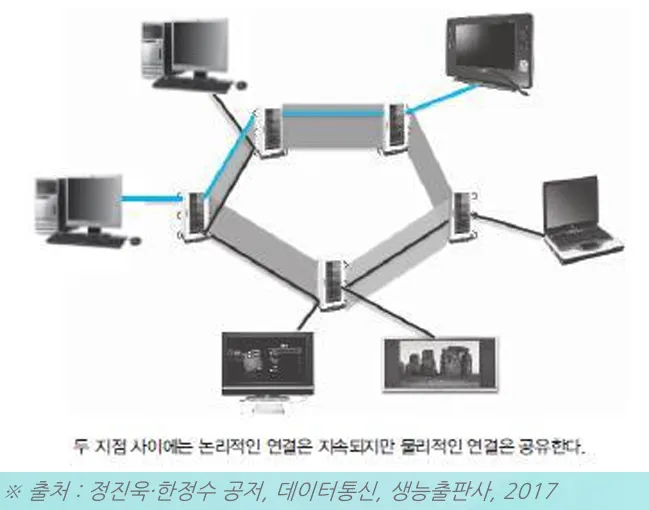

패킷 교환 (PSDN, Packet Switched Data Network) 방식
◦

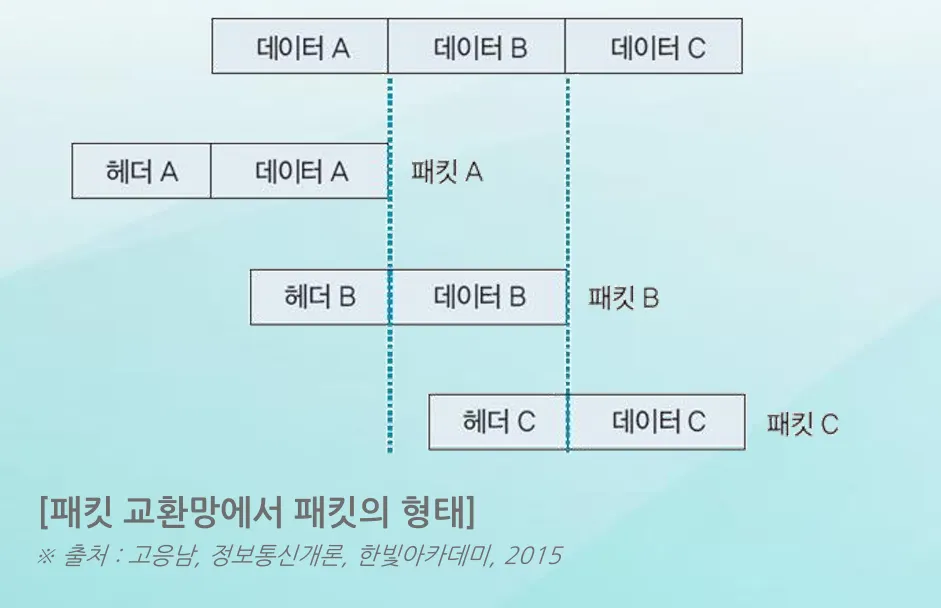

데이터를 패킷 형태로 분할하여 전송하고 수신
◦
패킷 마다 주소를 삽입하여 패킷의 주소를 보고 최종 목적지까지 패킷을 전달
◦
노드들이 패킷을 통하여 대역폭을 공유
◦
물리적인 전송로를 여러 노드가 공유
◦
PAD (Packet Assembler and Disassembler) 기능이 노드나 교환기에 포함되어 있어야함
◦
패킷 교환기의 메모리에 임시로 저장해 대기하고 있다가 서비스 정보를 검색하면 선택한 출력 링크에서 목적지 노드로 데이터를 전송
◦
특징
▪
대역폭의 효율적인 이용이 목적이며 교환기 자체의 비용을 현저하게 낮출 수 있음
▪
패킷교환 방식은 SW에 의한 교환이라고 볼 수 있음
◦

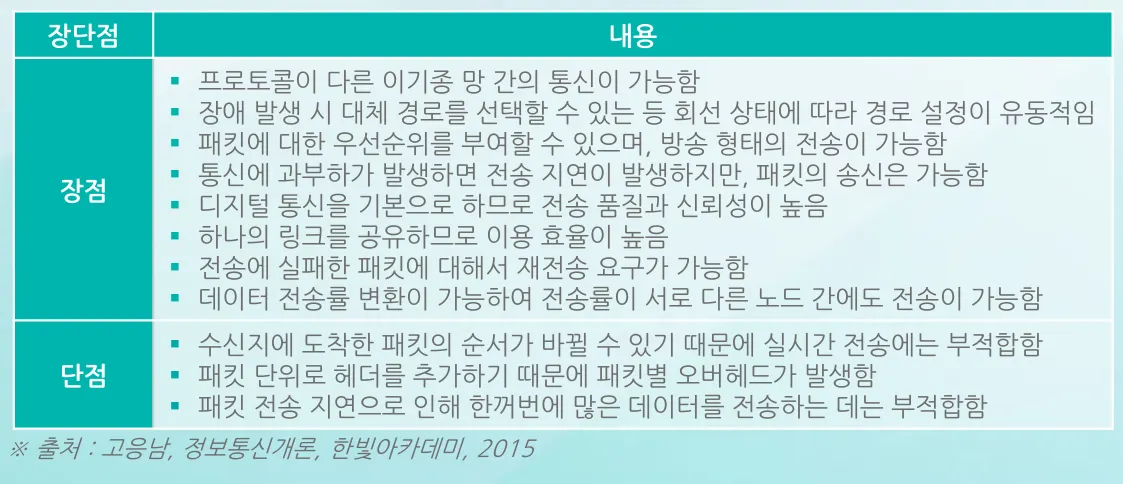

장단점
◦
패킷을 표현하는 방식
1.

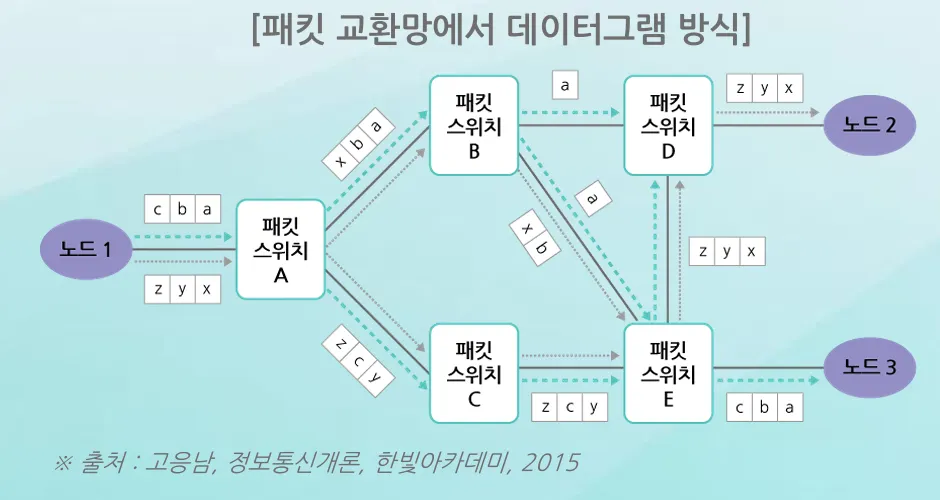

데이터그램 방식
•
데이터그램은 컴퓨터통신의 기본 단위로 일련의 데이터를 패킷 단위로 분할해 송신 노드와 수신 노드간에 데이터를 전달
•
비연결 지향 서비스에 해당
•
패킷마다 주소를 넣어 구성하며 패킷을 독립적으로 취급
•
패킷 손실시 송/수신지에서 복구 제어
•
장점
◦
호 설정 절차 필요 없음
◦
적은 양의 데이터를 전송하는 경우 효과적
2.
가상회선 방식
•
사용자가 호(Call)을 요청하면 노드 사이를 연결하는 전용 통신로인 가상회선을 만들어 송신 노드와 수신 노드 간에 데이터를 전달
◦
가상회선이 만들어지면 해당 호를 종료하기 전까지 선택한 경로를 따라 패킷이 전송되며, 전송이 끝난 후 가상회선은 종료됨
•
데이터를 전송하면 반드시 목적지에 도착시키기 때문에 연결 지향 서비스
•
송수신자 주소 대신의 논리적 전송경로 번호를 이용하여 스위칭 함
•
각 패킷은 데이터정보 뿐만 아니라 가상회선 식별자를 포함
•
장점
◦
패킷의 순서 및 오류 제어를 망에서 제공
◦
패킷을 신속하게 전송
